Quy Trình Thi Công Điều Hòa Chuyên Nghiệp

Hệ thống điều hòa không khí là một hạng mục đóng vai trò cực quan trọng trong các công trình dân dụng hay công nghiệp. Không chỉ có chức năng duy trì độ ẩm, không khí và nhiệt độ trong phòng luôn ổn định; thoáng mát và thoải mái cho người dùng, hệ thống điều hòa còn phải đảm bảo việc sử dụng; và điều khiển dễ dàng cho người dùng. Hiểu được điều đó, đội ngũ kỹ sư của Điện lạnh Phan Gia đã chú trọng ngay từ khâu lắp đặt; đảm bảo tuyệt đối về yêu cầu kỹ thuật khi thi công điều hòa với quy trình làm việc hiệu quả, chuyên nghiệp.

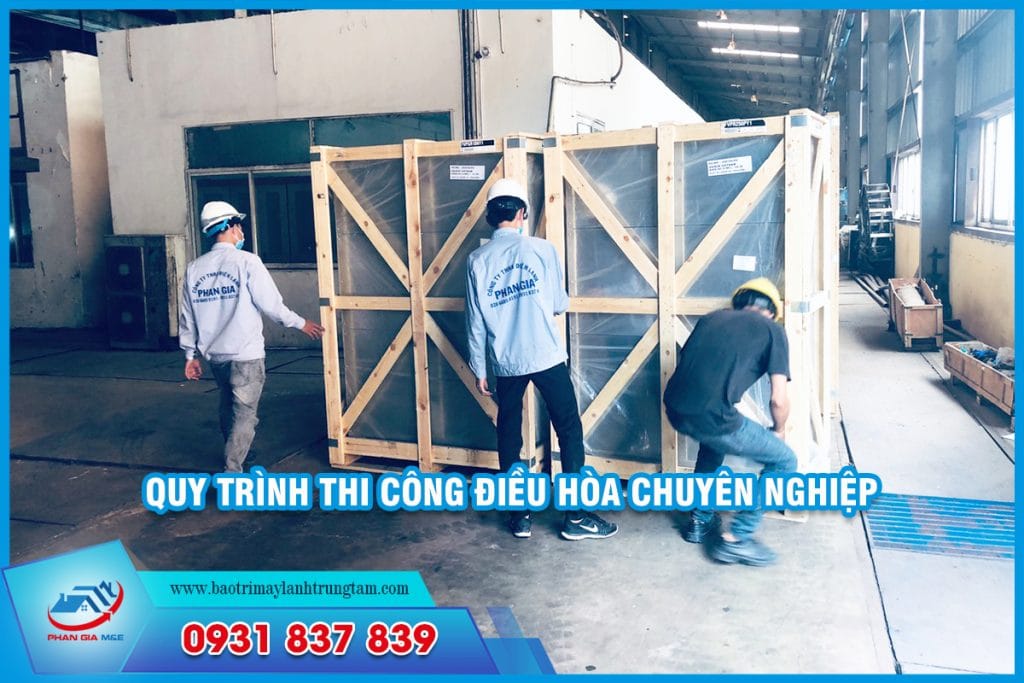

thi công điều hòa

Quy trình thi công lắp đặt điều hòa

Bước 1: Nhận đánh dấu và xử lý chi tiết

Việc đánh dấu giúp xác định chính xác vị trí của các bộ phận cần lắp ráp; và vị trí trục của đoạn ống.

Công đoạn bao gồm: xác định vị trí đường ống gas hệ thống điều hòa; vị trí các chi tiết cần lắp ráp, vị trí trục ống, từ đây lập bản vẽ thiết kế thi công chi tiết. Thông tin chi tiết, lập sơ đồ tuyến đường; chú ý đến kích thước của thiết bị, đường ống dẫn khí, điểm nhánh, cút, vị trí cần lắp đặt giá đỡ, giá đỡ,…

Bước 2: Lắp đặt và vận hành các đường ống gas, đường ống cấp khí lạnh, gió tươi và ống thoát khí

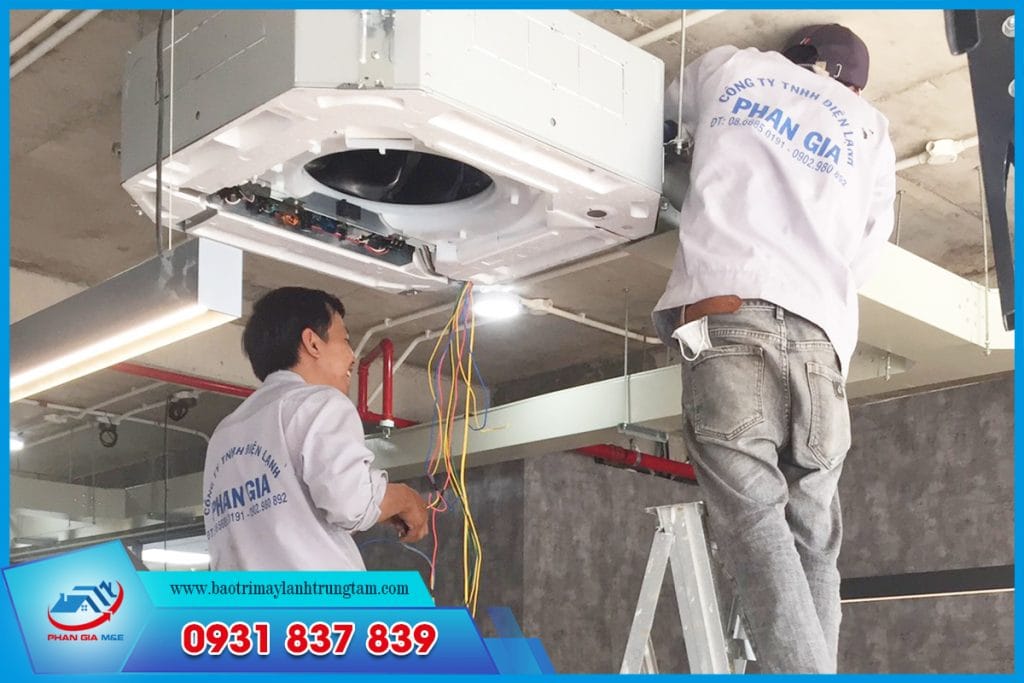

Bước 2: Lắp đặt và vận hành các đường ống gas, đường ống cấp khí lạnh, gió tươi và ống thoát khí

Đơn vị thi công điều hòa lắp đặt khung tròn; giá đỡ đường ống gas, ống thông gió mềm và phụ kiện. Sử dụng bu lông-vít để lắp ráp giá đỡ vào kết cấu.

Tiếp theo, bằng cách điều chỉnh giá đỡ, kiểm tra độ kín của đường ống dẫn khí; và sử dụng vật liệu bảo ôn tại điểm đấu nối để hoàn thiện việc căn chỉnh đường ống.

Sau đó, đơn vị thi công đã kiểm tra và hoàn thiện toàn bộ hệ thống đường ống dẫn khí.

Bước 3: Lắp đặt dàn lạnh

Công đoạn lắp đặt dàn lạnh điều hòa trung tâm AHU, FCU,… và các thiết bị điều hòa khác sẽ được tiến hành riêng cho từng tổ điều hòa của từng khu vực theo thiết kế và thực tế công trình.

Trước khi lắp đặt máy, cần kiểm tra kỹ các chức năng cơ bản của thiết bị và vận hành thử. Điều này nhằm đảm bảo điều hòa hoạt động trước khi lắp đặt; và tránh những sự cố không đáng có sau này.

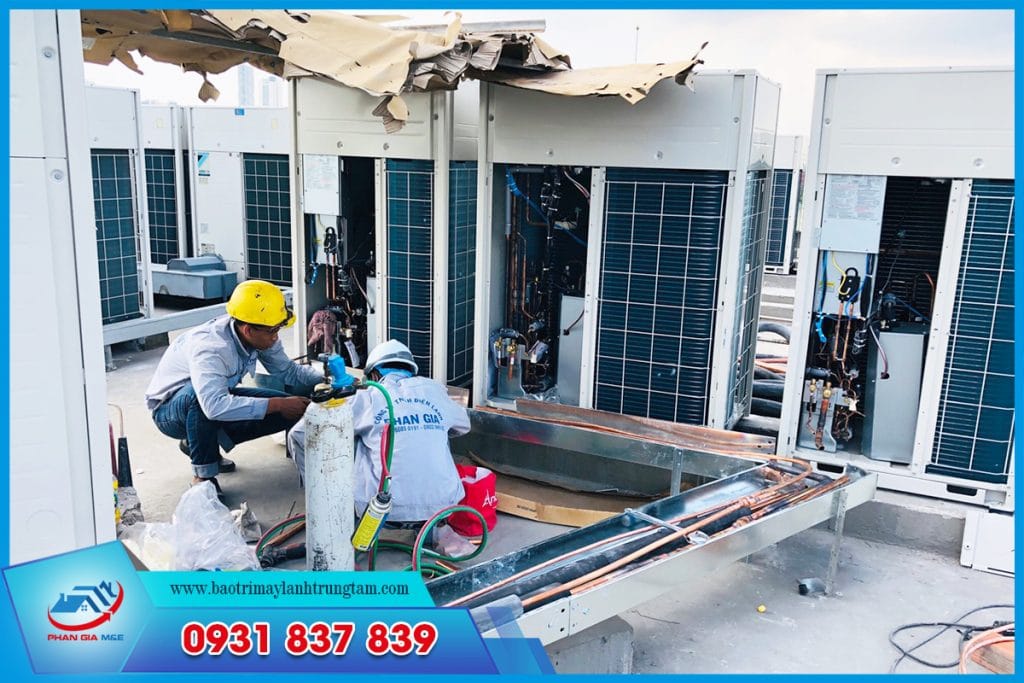

Bước 3: Lắp đặt dàn lạnh

Các bước thực hiện như sau

  • Nâng bình nóng lạnh lên mái và vị trí cần lắp đặt bình nóng lạnh.
  • Lắp đặt hệ thống giàn nhiệt trên bệ máy được xác định trước tại vị trí đã xác định trước.
  • Lắp dàn lạnh vào vị trí đã treo theo bản vẽ thi công.
  • Đấu nối đường ống dẫn gas vào dàn lạnh và dàn nóng theo đúng yêu cầu kỹ thuật.
  • Căn chỉnh và lắp đặt các miếng đệm cao su để tạo thành lớp chống rung cho hệ thống điều hòa.
  • Thực hiện hiệu chuẩn để cân bằng thiết bị bằng cách cân bằng; siết chặt hoặc nới lỏng các bu lông ở dưới cùng của thiết bị. Ở giai đoạn này cần đảm bảo độ chính xác của tiêu chuẩn <1/1000.
  • Nối đất máy và kết nối điện ba pha, và xác định chiều quay chính xác.

Bước 4: Xử lý và lắp đặt đường ống nước ngưng

  • Xử lý giá treo và giá đỡ sau khi lấy dấu.
  • Lắp đặt giá treo, giá đỡ.
  • Lắp đặt ống PVC và các phụ kiện (bao gồm côn, cút, thước cặp, v.v.) để thoát nước ngưng.
  • Khi lắp đặt ống PVC, đơn vị thi công cần san phẳng và tạo tốc độ tối thiểu 1/1000 đối với ống nằm ngang. Tiếp theo, bạn cần bố trí vị trí lắp đặt ống thông gió trên trần; và sử dụng lưới chống côn trùng

Bước 5: Lắp đặt điện

Bước 5: Lắp đặt điện

Cấu tạo tủ điện của bộ phận cấu tạo gồm hai phần chính là hệ thống điện của điều hòa; và hệ thống điện điều khiển của thiết bị điều khiển trung tâm.

  • Phần chính sẽ được lắp đặt, đo đạc và chạy thử tại xưởng. Đầu nối cần đảm bảo các đầu được ép chặt; có số cụ thể và bản vẽ lắp đặt chi tiết.
  • Lắp đặt máng cáp và máng cáp sau khi đo đạc và đánh dấu.
  • Bước tiếp theo là tiến hành đấu dây điện từ tủ vào máy lạnh.
  • Kiểm tra tất cả điện động lực và kiểm soát điện
  • Hoàn thành công tác nghiệm thu kỹ thuật hệ thống dây trước khi đấu nối vào tổng đài chính và điều hòa, bộ điều khiển.

Bước 6: Kết nối với hệ thống điều khiển trung tâm

  • Kết nối từng thiết bị với tủ điều khiển trung tâm.
  • Cố gắng kết nối từng thiết bị.
  • Theo nhu cầu của chủ đầu tư, toàn bộ hệ thống được hiệu chỉnh; và chạy thử theo đúng mô hình đã thiết kế.

Trên đây là quy trình thi công điều hòa chi tiết được Phan Gia tổng hợp lại. Hi vọng sẽ giúp các bạn độc giả có thể có được những thông tin hữu ích ứng dụng thực tế cho công trình cũng như kiến thức để giám sát công việc này trong tương lai.
